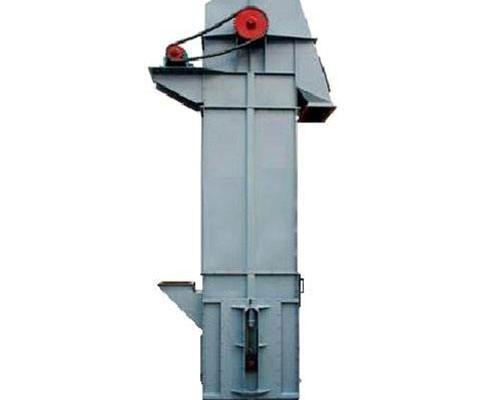

TB—NE系列板链斗提升机是我公司引进国外同类产品先进技术开发的新型提升设备，适用于粉状到大块状各种物料的垂直提升，它采用流入式喂料替代传统斗式提升机的掏取式喂料，是传统斗式提升机的换代产品。
主要技术特点：
1、提升范围广。该类提升机对物料的种类、特性及块度的 敏感性小。不仅能提升粉状、颗粒状和块状物料，而且能提升磨琢性物料。物料温度低于2 5 0 0℃。
2、输送能力大，输送能力范围1 5～8 0 0 m3／h。提升高度较高，达4 5米。
3、使用寿命长。采取流入式喂料，使提升机各部分相互之间以及和物料之间很少发生挤压和碰撞，因此磨损小且运行平稳；输送链采用板链的面接触，替代传统斗式提升机环链的点接触，从而使使用寿命大大提高，输送链寿命可达五年以上。
4、因采取了流入式喂料，重力诱导式卸料，链斗线速度适宜，无回料现象，因此，驱动功率小，理论计算轴功率只相当于普通环链斗提机的2 5％～4 5％左右。
5、运转率高，无故障运行可达3万小时以上。
6、密封性好，环境污染小。
7、结构紧凑，外形美观。
|
规格型号 |
输送能力(m3/h) |
斗速(m/s) |
主轴转速(rpm) |
物料粒度(mm) |
料斗 |
运行部件重量(kg/m) |
最大提升高度(m) |
||
|
容积(升) |
斗宽(mm) |
斗距(mm) |
|||||||
|
NE15 |
15 |
0.5 |
15.54 |
＜40 |
2.5 |
250 |
203.2 |
27.5 |
32.15 |
|
NE30 |
32 |
16.45 |
＜50 |
7.8 |
300 |
304.8 |
35.0 |
32.15 |
|
|
NE50 |
60 |
16.45 |
＜50 |
14.7 |
300 |
304.8 |
64.0 |
40.65 |
|
|
NE100 |
110 |
14.13 |
＜70 |
35 |
400 |
400.0 |
89.0 |
39.6 |
|
|
NE150 |
170 |
14.13 |
＜70 |
52.82 |
600 |
400.0 |
112.3 |
40.45 |
|
|
NE200 |
210 |
10.9 |
＜100 |
84.6 |
600 |
500.0 |
134.0 |
40.45 |
|
|
NE300 |
320 |
10.9 |
＜100 |
127.5 |
600 |
500.0 |
188.0 |
40.45 |
|
|
NE400 |
380 |
8.3 |
＜120 |
182.5 |
700 |
600.0 |
205.0 |
40.45 |
|
|
NE500 |
470 |
7.1 |
＜120 |
260.9 |
700 |
700.0 |
223.0 |
40.45 |
|
|
NE600 |
600 |
7.1 |
＜120 |
330.2 |
700 |
700.0 |
274.0 |
40.45 |
|
|
NE800 |
800 |
6.2 |
＜140 |
501.8 |
800 |
800.0 |
313.0 |
40.45 |
|
TH型环链式斗式提升机，以圆环链为牵引构件，适宜于输送粉状、颗粒状和小块状无磨琢性或半磨琢性的物料，被输送的物料温度不宜超过250℃。T H系列斗式提升机是原H L型斗式提升机的更新扩展系列产品。
我公司所生产的T H系列斗式提升机的牵引链采用优质合金钢并经特殊热处理加工制作的特种矿用高强度圆环链，使用寿命较普通圆环链提高一倍以上，极大降低了提升机的故障率。
TH型斗式提升机规格及主要技术性能表
|
斗提机型号 |
TH315 |
TH400 |
TH500 |
TH630 |
TH800 |
TH1000 |
|
||||||
|
料斗型式 |
中深斗 |
深斗 |
中深斗 |
深斗 |
中深斗 |
深斗 |
中深斗 |
深斗 |
中深斗 |
深斗 |
中深斗 |
深斗 |
|
|
输送量（m3/h） |
45 |
70 |
70 |
110 |
80 |
125 |
125 |
200 |
150 |
240 |
240 |
360 |
|
|
物料最大块度（mm） |
45 |
55 |
60 |
65 |
75 |
85 |
|||||||
|
料斗 |
宽度（mm） |
315 |
400 |
500 |
630 |
800 |
1000 |
||||||
|
容积(升） |
3.8 |
6.0 |
6.0 |
9.5 |
9.5 |
15 |
15 |
24 |
24 |
38 |
38 |
60 |
|
|
斗距(mm) |
432 |
432 |
660 |
660 |
936 |
936 |
|||||||
|
链条 |
圆钢直径*节距(mm) |
18*378 |
18*378 |
22*594 |
22*594 |
26*858 |
26*858 |
||||||
|
破断拉力（n） |
250000 |
250000 |
380000 |
380000 |
560000 |
560000 |
|||||||
|
料斗运行速度(m/s) |
1.4 |
1.4 |
1.5 |
1.5 |
1.6 |
1.6 |
|||||||
|
传动链轮 |
节圆直径(mm) |
630 |
630 |
800 |
800 |
1000 |
1000 |
||||||
|
转速(rpm) |
42.5 |
42.5 |
35.8 |
35.8 |
30.5 |
30.5 |
|||||||
|
从动链轮节圆直径（mm） |
500 |
500 |
630 |
630 |
800 |
800 |
|||||||
备注：表中料斗容积为料斗盛水时的容积，与实际填充量相近，输送量按物料填充率∮=60%～85%。
